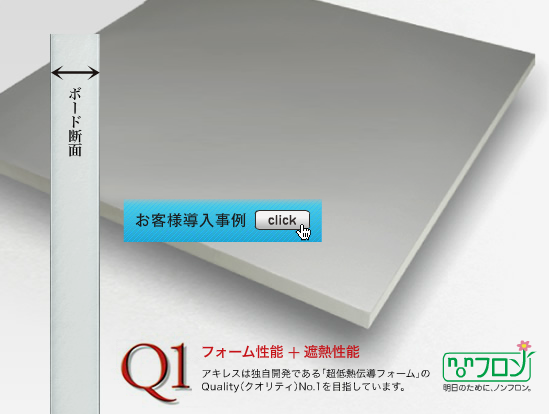

高性能硬質ウレタンフォーム保温板
キューワンボード
ノンフロン低熱伝導フォーム
戸建住宅の省エネを促進
経年性能に優れた高性能硬質ウレタンフォームボードです。面材には遮熱性能に優れた新タイプのアルミ箔を採用しました。キューワンボードは｢フォーム｣と｢面材｣の力で省エネルギーに貢献します。
●ノンフロン発泡です。
●優れた長期断熱性能を実現しました。
（熱伝導率0.021 W/(m･K))
発泡樹脂系断熱材の断熱性能は製造直後から経時に伴い低下し、概ね一定値に収束します。キューワンボードはセルの微細化による初期値向上のほか、経年変化を抑えることにより長期性能の向上も可能にしました。

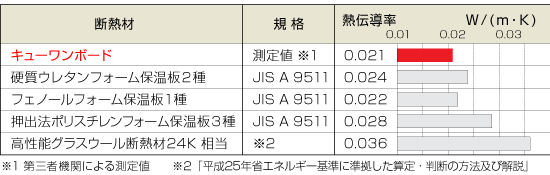

●熱伝導率の比較

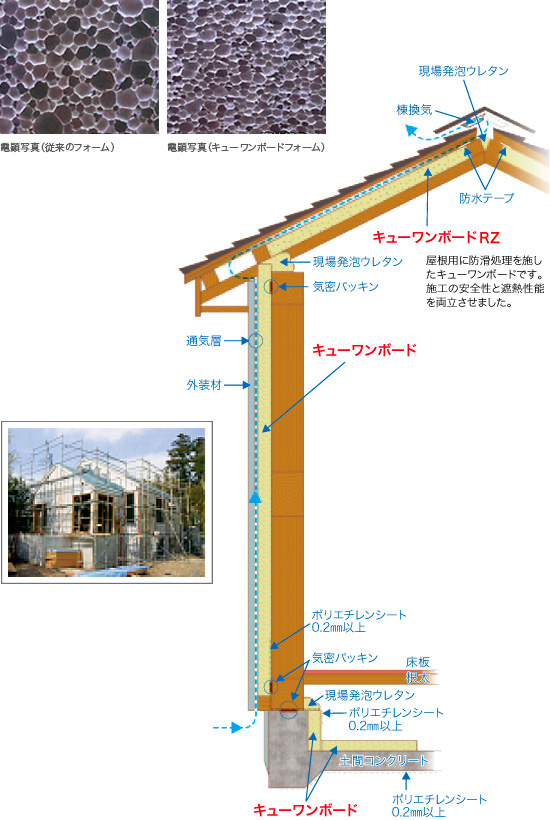

外張り工法の特長
キューワンボード外張り工法は「キューワンボード」で家全体をすっぽり包み込みます。連続した断熱層が得られるため、長期に渡って断熱性・気密性に優れた住宅を実現します。断熱性・気密性の優れた住宅は部屋間の温度差が少なく冷ショックを防止するほか、結露によるカビ･ダニの繁殖による健康被害も抑制します。
外張り断熱工法の住宅はリフォーム時の間取り変更の際にも断熱・気密層を破損することがなく、可変性に優れた長命住宅といえます。
●アルミ箔面材はフォームを水蒸気や紫外線等から保護するほか、難燃性の向上も期待できます。
●アルミ箔の高い赤外線反射率によって夏季の遮熱に効果があります。
高性能硬質ウレタンフォームの断熱性能と併せることにより省エネルギーに貢献します。

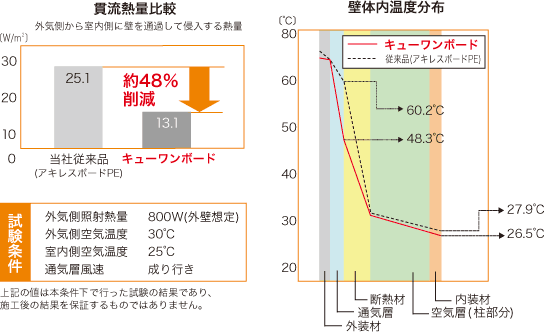

夏季の外壁を想定した試験ではアルミ箔面材の効果により、貫流熱量が大幅に削減され、その結果室内側の表面温度が1℃以上下がったことわかります(高性能ウレタンフォームの断熱性能による効果も含まれています)。しかし、これらはアルミ箔の赤外線反射効果によるものなので、夏季の遮熱効果はありますが断熱効果は期待できません。したがって断熱材はアルミ箔の有無によらず所定の厚さを使用することが重要です(遮熱材料は断熱材とは認められていません)。

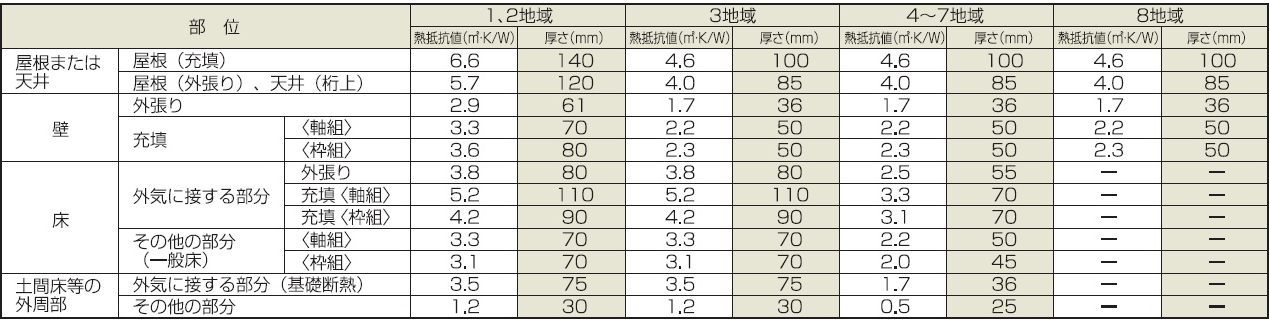

●住宅型式性能認定(省エネルギー対策等級４)
※１.型式認定Ａは札幌を除いた北海道、型式認定Ｂには札幌付近などが含まれますが詳しくはお問合せ下さい。
※２.住宅に係るエネルギーの使用の合理化に関する設計、施工及び維持保全の指針３(2)イ10(2)
の規定による。
※３.仕様規定において桁上断熱、天井断熱又は床断熱とする場合の厚さについてはご相談下さい。
※４.基礎内側断熱の場合はキューワンボード厚さ36㎜を接着工法で施工することができます。
基礎外側の場合は専用材料（「キューワンボード基礎」厚さ40㎜）を打ち込み工法で施工下さい。シロアリの被害が予想される地域では基礎内側工法で施工して下さい。
※５.地域によりレースカーテンが必要。
詳細、ご不明点はご相談下さい。
● 防耐火構造大臣認定番号
区分 |
構造 |
外装材 等 |
認定番号 |
区分 |
構造 |
外装材 等 |
認定番号 |
|---|---|---|---|---|---|---|---|
| 防火構造 | 軸組 | 窯業サイディング・釘留め | PC030BE-0231 | 防火構造 | 枠組 | 窯業サイディング・釘留め | PC030BE-0243 |
| 窯業サイディング・金具留め | PC030BE-0237 | 窯業サイディング・金具留め | PC030BE-0247 | ||||
| 軽量セメントモルタル | PC030BE-0146 | 準耐火構造 | 軸組 | 窯業サイディング・金具留め | QF045BE-0075 | ||
| 軽量セメントモルタル(内装規定なし) | PC030BE-0523 | 軽量セメントモルタル | QF045BE-0105 | ||||
| 角波鋼板(スパンドレル) | PC030BE-0344 | 枠組 | 窯業サイディング・金具留め | QF045BE-0095 | |||
| 木製サイディング(「ウィルウォール」) | PC030BE-0450 | 軽量セメントモルタル | QF045BE-0177 |
※各構成部材の厚さ、構造用面材の有無等詳しい仕様についてはお問い合わせください。また、上表の外装材名からご判断いただけない場合についてもお問い合わせください。
● キューワンボードの製品規格
企画 |
厚さ(mm) |
幅×長さ(mm) |
備考 |
|---|---|---|---|
| キューワンボード | 30 |
910×1,820 (ご指定のサイズでの対応も可能ですので ご相談ください。) |
|
36 |
|||
40 |
|||
45 |
|||
50 |
|||
61 |
|||
| キューワンボードRZ | 45 |
長手方向相尺り加工付 | |
50 |
● キューワンボードの物性
項目 |
単位 |
値 |
試験方法 |
|---|---|---|---|
| フォーム材質 | - |
ポリイソシアヌレートフォーム |
- |
| 密度 | kg/m2 |
32 |
JIS A 9511 |
| 熱伝導率(23℃) | W/(m･K) |
0.021 |
JIS A9511 |
| 透湿係数 | ng/(m2・s・Pa) |
2.0 |
JIS A 9511 |
| 圧縮強さ | N/cm2 |
15以上 |
JIS A 9511 |
| 曲げ強さ | N/cm2 |
15以上 |
JIS A 9511 |
| 燃焼性 | ― |
合格 |
JIS A 9511 |
| 吸水量 | g/100cm2 |
2.5以下 |
JIS A 9511 |
○上記値は測定値であり保証値ではありません。
