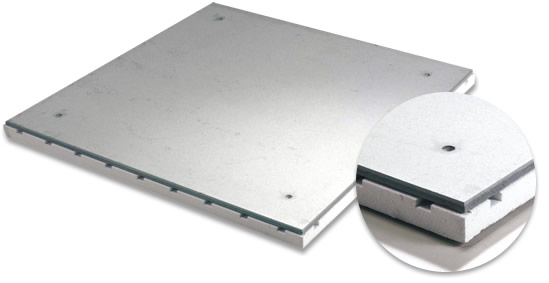

アキレスソトダンSDパネル

アキレスRC外断熱シリーズ

アキレスソトダンSDパネル

外断熱パネル後付け工法

アキレスソトダンSDパネル

アキレスソトダンSDパネルの特長

軽量で取扱が容易

重量は約12kg/枚（900×900mm）と軽量で張付け作業が容易です。

施工性

コンクリートビスと接着剤での容易な施工ができます。

改修工事に最適

後付け工法ですので、既存建築物の断熱改修にも適しています。

高い耐火性能

２時間耐火構造認定を取得しています。
認定番号：ＦＰ１２０ＢＥ－００４２

多様な外装仕上げに対応

通気層を設けることにより、外装材の選択の幅を大幅に広げました。塗装仕上げだけでなく、弾性接着剤によるタイル張り仕上げができます。

アキレスソトダンSDパネルの製品仕様

（単位mm）

標準パネル	出隅コーナーパネル	小口断面形状

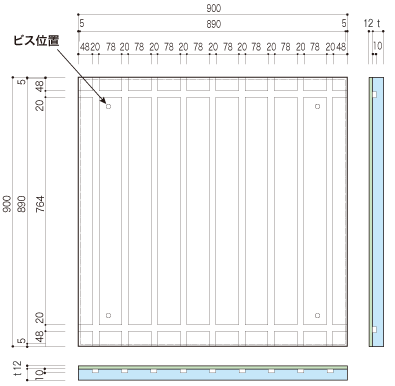

通気層形状	専用固定ビス（ビット）
	塗装仕上用ビス　ø6 × 180 　ø6 × 105
	タイル仕上用ビス　ø10 × 190 　ø10 × 110

アキレスソトダンの特長と物性へ

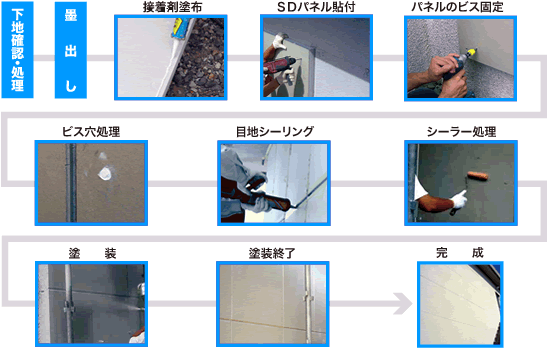

アキレスソトダンSDパネルの施行手順

SDパネルの固定
	ＳＤパネルの躯体への固定は、専用固定ビス（標準４本／枚）と接着剤によって行います。 SDパネル間の取り合いは図のようになります。目地は、シーリング処理となります。

接着剤の塗布
	指定接着剤を下図のように、SDパネルのEPS面四周とその他の部分にビード状に塗布します。接着剤の塗布量は、不陸の程度により調整して塗布します。 1　不陸が3mm程度の場合　ビードの径：ø6mm程度 2　不陸が5mm程度の場合　ビードの径：ø8mm程度不陸の状況を確認しながら接着剤の塗布量を調整してください。

接着剤の塗布

指定接着剤を下図のように、SDパネルのEPS面四周とその他の部分にビード状に塗布します。

接着剤の塗布量は、不陸の程度により調整して塗布します。
1　不陸が3mm程度の場合
　ビードの径：ø6mm程度
2　不陸が5mm程度の場合
　ビードの径：ø8mm程度
不陸の状況を確認しながら接着剤の塗布量を調整してください。

アキレスソトダン外装仕上げ例へ
